立式虹吸式再沸器设计

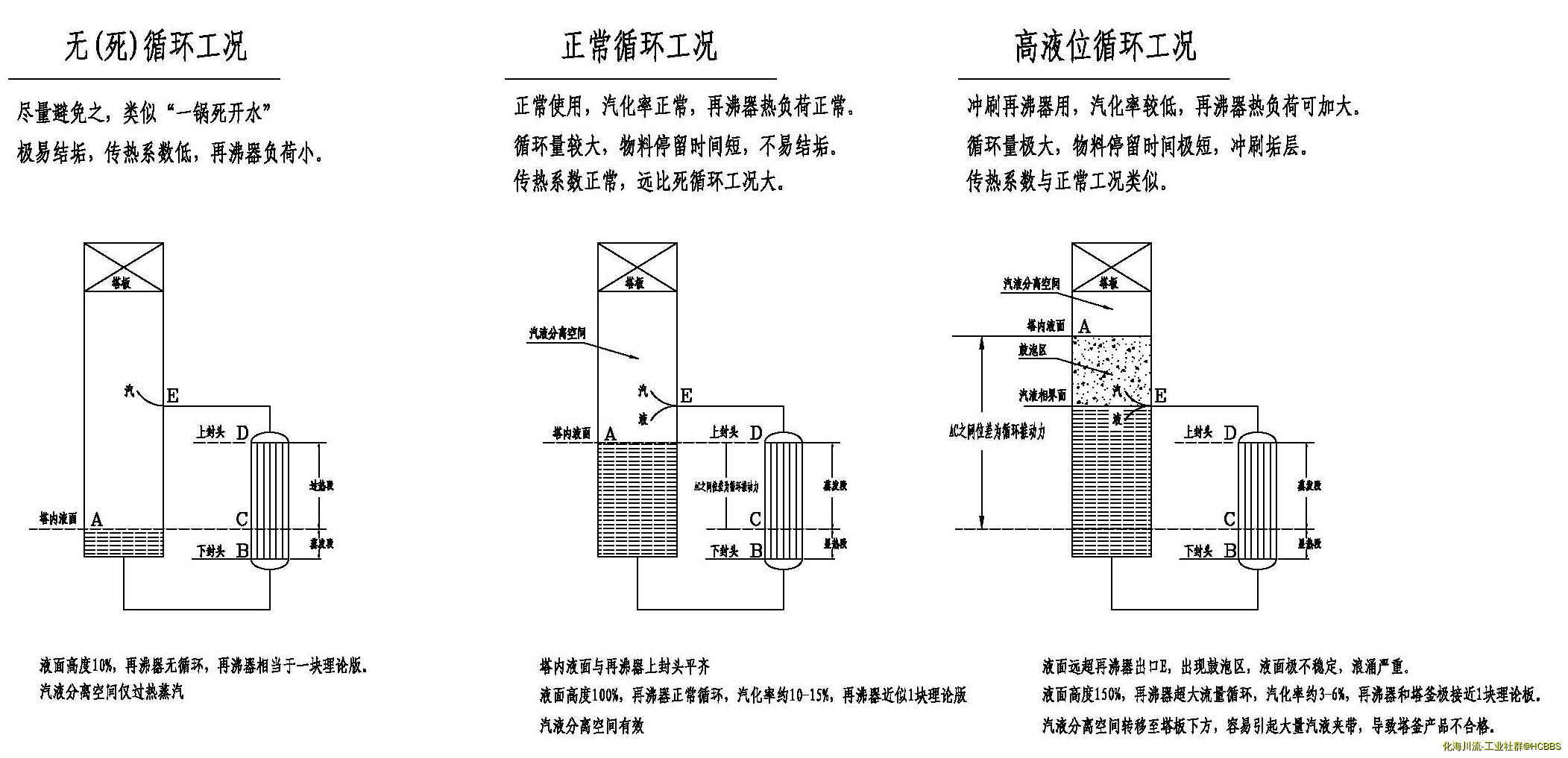

仅靠冷热流体密度差达到的循环是无法满足要求的，下图是一幅在现场给工人培训的简图：

1.图中所示三种工况：第一种，再沸器有蒸发段，过热段；第二、三种，有显热段、蒸发段之分。

2.仅就循环推动力而言，液位越高越有利。但并非液位越高就越好。

3.人们之所以选择热虹吸式再沸器，就是因为在大流量循环时，物料停留时间短，对再沸器管程有强烈的冲刷作用，不至于结垢，即强调设备的自洁能力。且由于较大的传热系数，换热面积小，节省投资，相同热负荷下，热虹吸再沸器面积比釜式再沸器小，塔釜也可做小。

4.之所以能产生热虹吸，就是因为在蒸发段，由于汽化，汽液两相流密度降低，使得AC之间的液位差形成的推动力足以推动汽液两相流能自高于塔内液面A的E口流出，这就是虹吸现象在工业中的典型应用，所以AC间位差越大，即液位越高，循环量越大，再沸器的热负荷还可提高，对循环而言，是大有好处的，但凡事有一利必有一弊，过高的液位会使液面出现浪涌，因为有了鼓泡区(水壶烧开了鼓的泡有多大？这是生活常识)，使汽液分离空间减少，雾沫夹带严重，最严重时会使上层塔板效率下降，产品不合格，因此是非正常情况下才使用的一种手段。

至于液位越高推动力越大，很好理解，你家住海边，把你所住小区的顶楼的储水箱要是放到喜马拉雅山顶，基于8800多米的巨大位差，到达你家水龙头处的压力将达800个大气压甚至更高，所有家的水管会瞬间全部爆裂。
