物料平衡图:
1、用规定的类别图形符号和文字代号:
提示
P&ID图也称带控制点的工艺流程图。

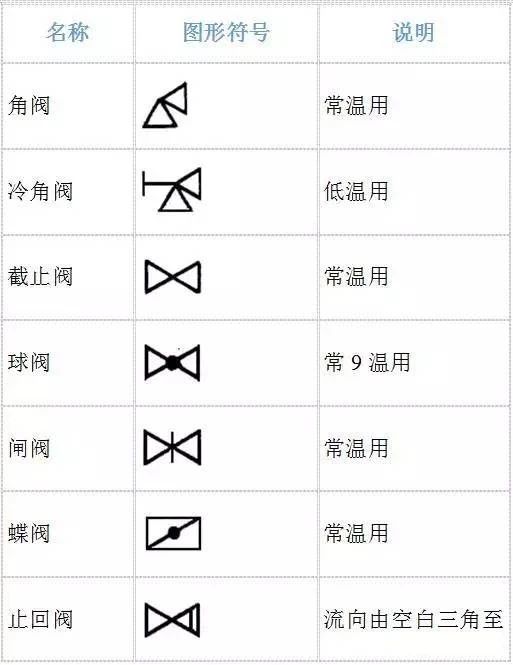

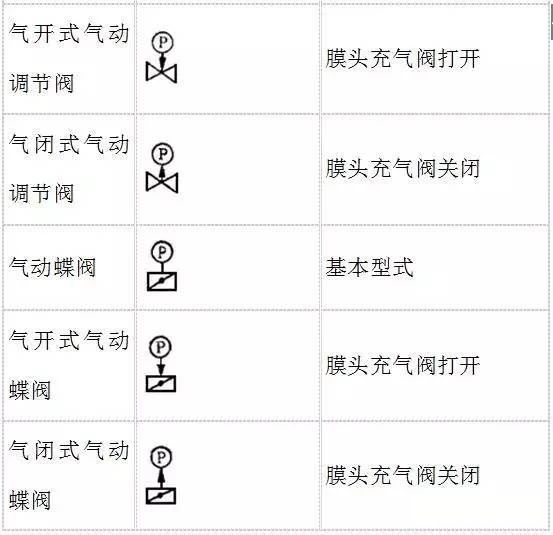

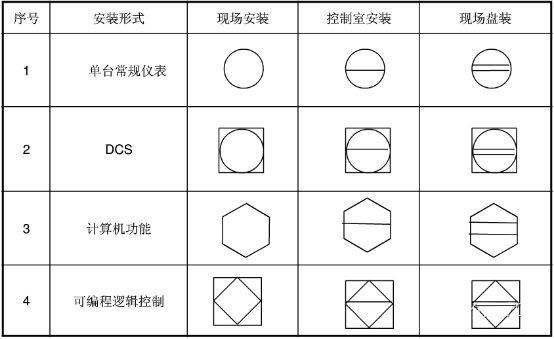

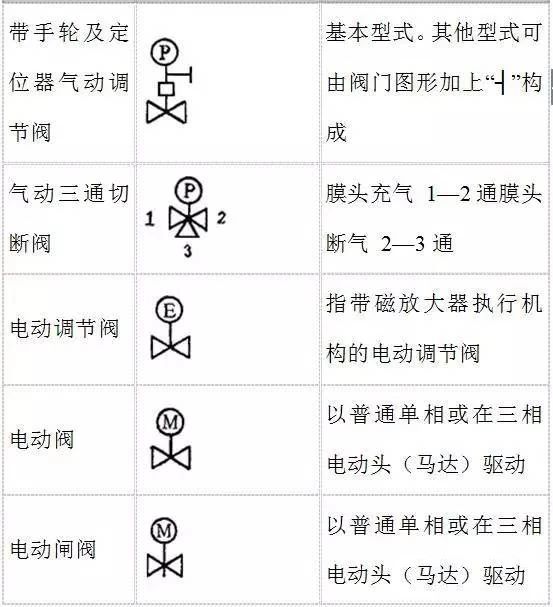

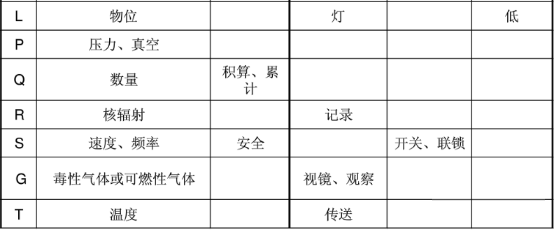

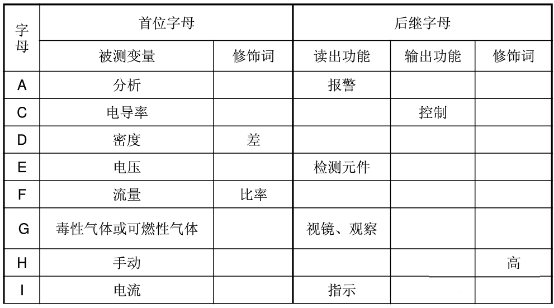

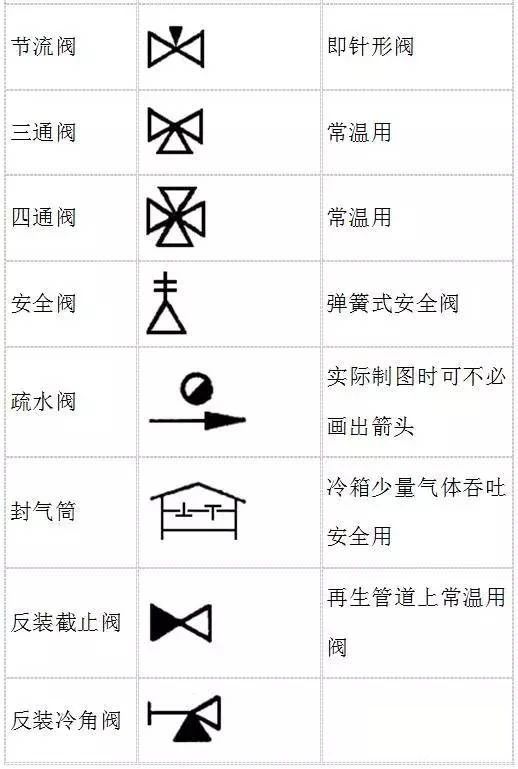

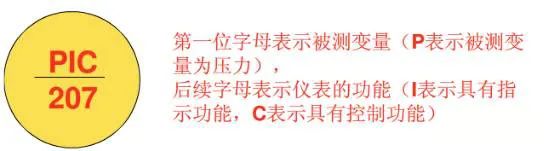

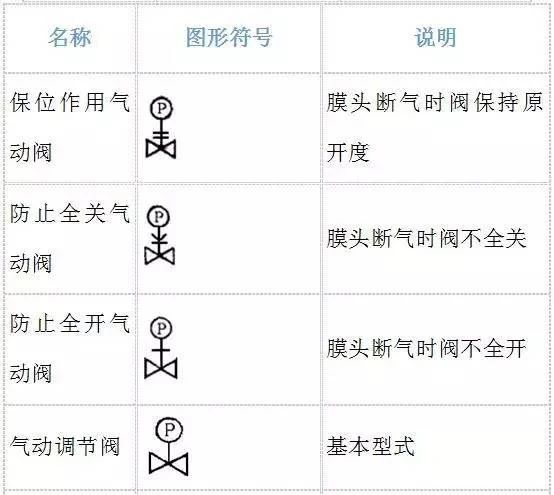

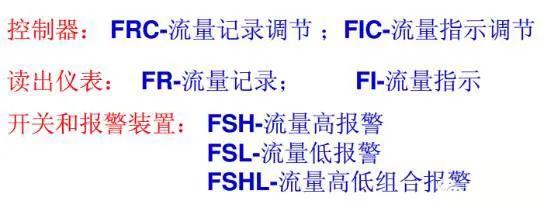

工艺流程图(P&ID)上包括了工艺所要表现的所有要素。接下来,给大家详细介绍P&ID图中最重要的四大要素:设备、管道流程线、阀门、仪表。

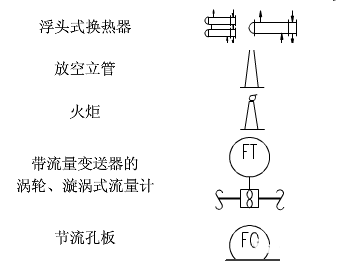

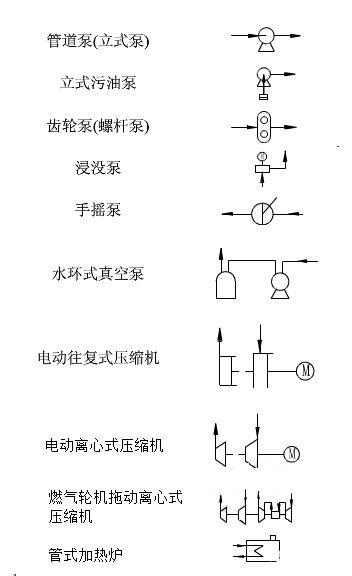

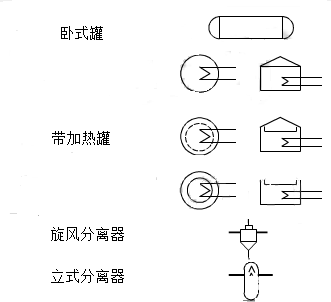

根据流程自左至右用细实线表示出设备的简略外形和内部特征(例如塔的填充物和塔板、容器的搅拌器和加热管等),设备的外形应按一定的比例绘制。
对于表中未列出的设备和机器图例,可按实际外形简化绘制,但在同一流程图中,同类设备的外形应一致。

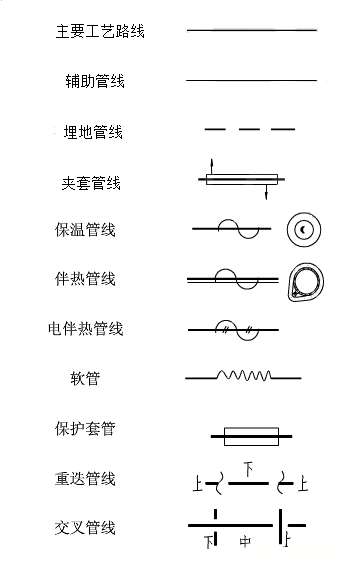

流程图中的管道流程线均用粗实线表示。
对于辅助管道、公用系统管道只绘出与设备(或主流程管道)连接的一小段。
对于带仪表控制点的管道流程图,应画出所有管道,即各种物料的流程线,并在管道线上标注物料代号及辅助管道或公用系统管道所在流程图的图号。
对于各流程图间相衔接的管道,应在始(或末)端注明其连续图的图号及所来(或去)的设备位号或管道号。
管道流程上除应绘制流向箭头及用文字标明来源或去向外,还应对每条管道进行标注。
施工流程图上的管道应标注三个部分,即管道号、管径和管道等级(见有关标准)。
