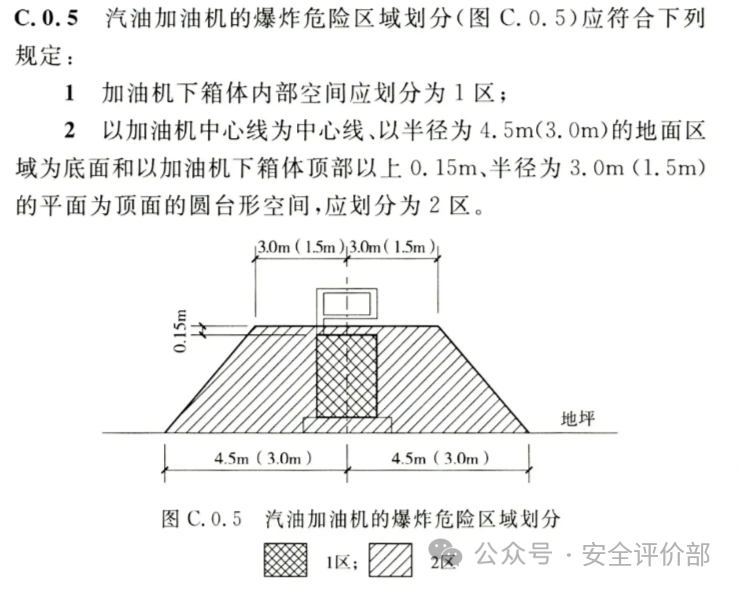

近日,安全评价部专家群内技术人员询问安评刘工:依据《汽车加油加气加氢站技术标准》(GB50156-2021),加油站内充电桩的安全距离应满足:(1)爆炸危险区域边界线至少加3m;(2)布置在辅助服务区内。加油机爆炸危险区域划分如下。
那是否意味着,充电桩至加油机只需7.5m?充电桩与加油站工艺设备的安全间距只需执行这两条要求即可吗?
安评刘工将有关依据列示如下,供各位参考。

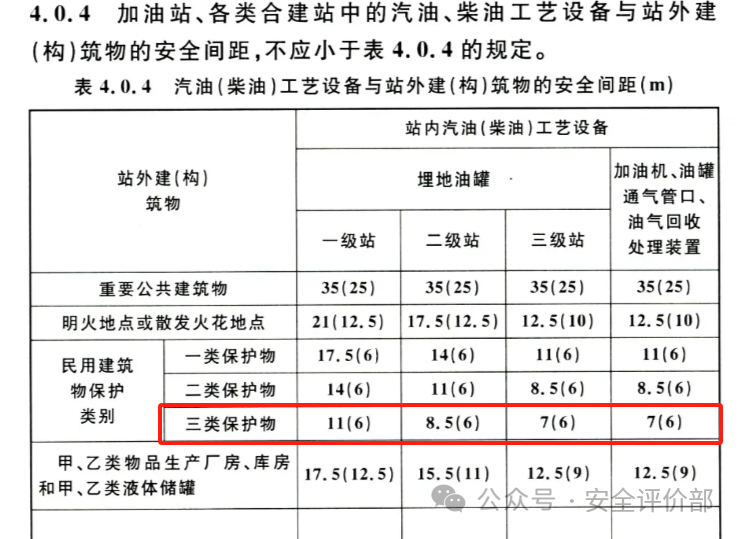

部分技术人员将充电桩作为三类保护物确定安全间距,如下图所示。
但现阶段,部分地方的答复或解读给出了不同意见,具体如下。
一、云南大理
具体来说,《技术标准》对加油加气加氢站设立电动汽车充电设施做出了明确的规定:对于在加油站内建设充电桩的平面设置要求,规定电动汽车充电设施应布置在辅助服务区内。外装的充电设备的基础应高于所在地坪200mm及以上。户外安装的直流充电桩和交流充电桩的防护等级不应低于IP54。直流充电桩或交流充电桩与站内汽车通道或充电车位相邻一侧应设置车挡或防撞(柱)栏,防撞(柱)栏的高度不应小于0.5m。
对加油站内建设充电桩还有一定的安全间距要求,《技术标准》做了详细说明,充电桩与加油站埋地油罐的安全距离为:一级站为12.5米(柴油为9米);二级站为11米(柴油为9米);三级站为10.5米(柴油为9米);加油机油、管通气管口、油气回收处理装置为9米(柴油为9米)。
二、广东省广州市
1、加油站建设电动汽车充电桩应符合住房和城乡建设部发布的国家标准GB 50156-2021《汽车加油加气加氢站技术标准》的公告(生效时间为2021年10月1日)。根据该标准,充电桩与加油站埋地油罐的安全距离为:一级站为12.5米(柴油为9米);二级站为11米(柴油为9米);三级站为10.5米(柴油为9米);加油机油、管通气管口、油气回收处理装置为9米(柴油为9米)且应布置在辅助服务区内。
2、根据《市工业和信息化局关于印发进一步加强电动汽车充电基础设施建设运营管理的通知》(穗工信规字〔2019〕1号),电动汽车充电站建设前应到所在区办理登记备案手续,具体要求请与所在区工信部门联系。【来源:广州人民政府网】
三、广东省东莞市
2023年11月17日,东莞市应急管理局向社会公开征求《东莞市应急管理局关于加油站内设置汽车充电桩安全管理相关要求》意见,征求意见稿提到:充电桩及其配套用于充电的停车位,按照散发火花地点考虑与加油站内工艺设备的安全间距,今后《汽车加油加气加氢站技术标准》(GB50156)经修订有专门针对充电桩间距要求的,从其要求执行。
安评刘工说
大理和广州的做法相同,其主要依据为:依据《汽车加油加气加氢站技术标准》(GB50156-2021)第4.0.4条注2,其他规格的室外变配电站或变压器应按丙类物品生产厂房确定。
具体间距如下图所示。
