电子级氯化氢

高纯氯化氢制取主要工序包括：预处理、深冷精馏，

预处理 ：

  预处理工序采用分子筛+活性炭三塔工艺，利用复合床层 在不同温度下吸附容量存在差异和选择吸附的特性，脱除工艺气体中 的水分及微量 CO2，以满足深冷液化分离工序的要求。         该工艺由 3 台纯化塔、1 台加热器、1 台冷却器、1 台分离器和 1 台蒸汽凝液罐组成。当一台吸附净化塔在吸附的过程中，另外两台纯 化塔在分别进行加热和冷却，三台纯化塔轮流操作，每台纯化塔的吸 附周期为 8 个小时，整个纯化过程的实施由程控阀的控制，实现自动 切换和连续操作

深冷精馏 ：

本装置的原料气为氯化氢，其中的杂质含量已经很低，为满足高 纯（5N）氯化氢的要求，预处理后的原料气进入深冷分离装置，经 过主换热器换热降温，至一定温度后进入脱重塔，脱除其中的重组分杂质；相继续冷却后进入脱轻精馏塔，通过精馏分离，塔顶采出以氢气、氮气、氯化氢为主的轻组分返回换热器复温出冷箱，塔底液相经过换热器过冷后成为 5N 级 HCL 产品。精馏塔的冷量分别由制冷 循环系统系统提供。脱重塔塔底液相及脱氢塔气相主要组分为 HCL，可返回原 3N 生产装置。

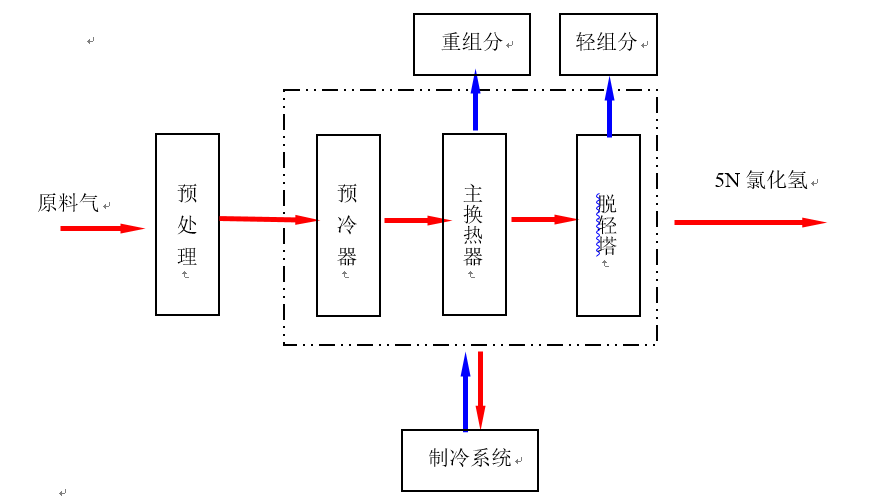

流程：
