螺纹的配合长度

所属分类:知识百科发布于 2023-07-13 10:25:58被阅读201

螺栓的配合长度多少合适?看似一个简单的问题却有很多种情况。先来看看手册中标准的相关规定

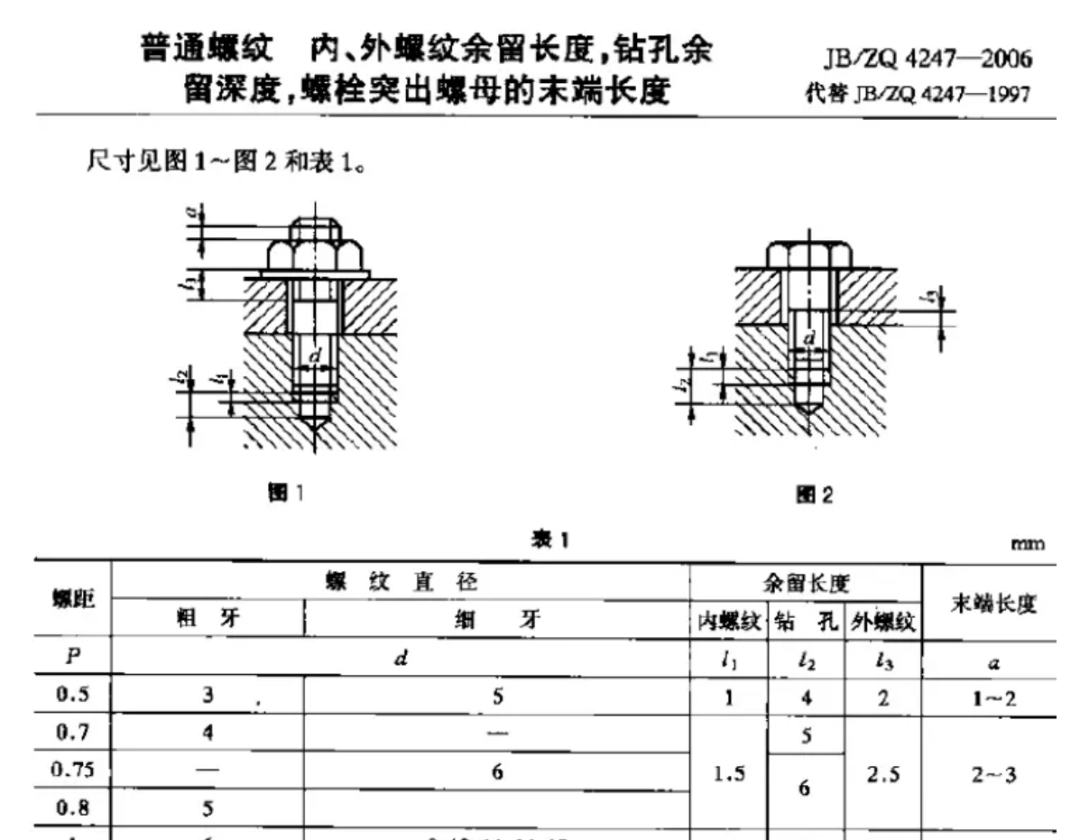

上表格中给出了普通螺纹内外螺纹余留长度、钻孔余留深度以及螺栓突出螺母的末端长度。

如果设计螺纹孔的深度(指螺纹部分的深度),我们螺孔深度一般按螺纹直径的1.5-2倍。
例如,M10的螺丝孔设计多深呢?可以按15—20mm深度设计,当然还是看你的空间够不够用。如果厚度比较厚的零件,可以深度按20mm,如果不是很厚,也可以适当减少一些深度。公众号:solidworks非标机械设计
深度深一些有一点好处,就是螺丝的适应范围广一些。例如,如果螺纹只是深10mm,这样螺丝可能只能选择一种长度规格。如果深20mm,那么可能有两三种长度的螺丝都可以用。这仅仅是实际装配中总结的一种技巧,不一定严谨。

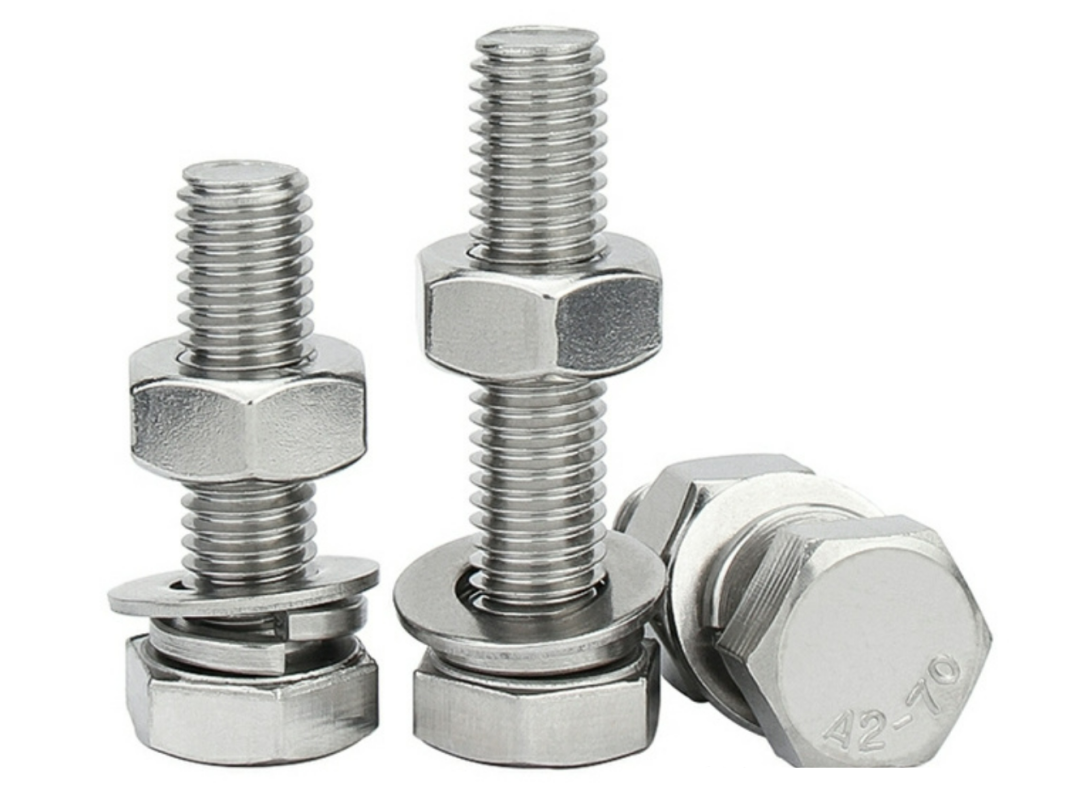

如果是螺丝和螺母的配合,建议螺丝至少应该突出螺母2~3颗牙,也就是一般突出3~4mm的样子。注意这里说的是至少,也就是尽量螺丝装配好要凸出螺母一些距离,这样才比较合适!

材质对螺纹的深度要求有影响吗?答案是肯定的,试着想一想,如果比较软的材料,只配合了3颗牙,会不会出现容易滑牙的情况呢?事实上,越是软的材料螺纹深度应该考虑设计越深一些。材质不同,螺栓拧入的长度也不同。
例如钢材,M3螺栓的螺纹部分长度设计4mm;如果是灰铸铁,M3螺栓的螺纹部分长度设计6mm;如果是铝材料,M3螺栓的螺纹部分长度设计8mm。当然,我个人认为,如果空间足够,M3螺栓的螺纹部分长度我们都可以按8mm设计就可以了,这样就很容易记住了。
