竣工图制作及竣工图章样式要求

所属分类:行业政策及国家规范发布于 2024-03-24 14:23:03被阅读76

设工程文件归档规范(2019年局部修订)》第4.2.8条要求:

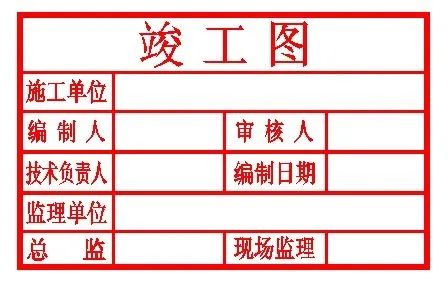

所有竣工图均应加盖竣工图章(样式如下图4.2.8),并应符合下列规范:

1、竣工图章的基本内容应包括:“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。

2、竣工图章尺寸应为:50mm×80mm

3、竣工图章应使用不易褪色的印泥,应盖在图标栏上方空白处。

竣工图绘制与改绘要求

根据规范《GB/T50328-2014 建设工程文件归档规范(2019年局部修订)》第4.2.9条要求:

竣工图的绘制与改绘应符合国家现行有关制图标准的规定。

《GB/T50328-2014 建设工程文件归档规范(2019年局部修订)》条文说明 第4.2.2条 规定:

监理文件按现行国家标准《建设工程监理规范》GB/T50319编制;

建筑工程文件按现行行业标准《建筑工程资料管理规范》JGJ/T 185的要求编制;

市政工程施工技术文件及其竣工验收文件按照原建设部印发的《市政工程施工技术资料管理规定》(建城[2002]221号)编制。

竣工图的编制应按原国家建委1982年[建发施字50号]《关于编制基本建设竣工图的几项暂行规定》执行【文末附全文,82年发的通知,14年的规范还在引用!】。

地下管线工程竣工图的编制,应按现行行业标准《城市地下管线探测技术规程》CJJ 61中的有关规定执行。

制图标准

一、基本建设竣工图是真实地记录各种地上地下建筑物、构筑物等情况的技术文件,是对工程进行交工验收、维护、改建、扩建的依据,是国家的重要技术档案。全国各建设、设计、施工单位和各主管部门,都要重视竣工图的编制工作,认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程,特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位,都要编制竣工图,编制各种竣工图必须在施工过程中(不能在竣工后),及时做好隐蔽工程检验记录,整理好设计变更文件,确保竣工图质量。

编制时间:竣工图必须在施工过程中(不能在竣工后)

三、编制竣工图的形式和深度,应根据不同情况,区别对待:

(1)凡按图施工没有变动的,则由施工单位(包括总包和分包施工单位,下同)在原施工图上加盖“竣工图”标志后,即作为竣工图。

(2)凡在施工中,虽有一般性设计变更,但能将原施工图加以修改补充作为竣工图的,可不重新绘制,由施工单位负责在原施工图(必须是新蓝图)上注明修改的部分,并附以设计变更通知单和施工说明,加盖“竣工图”标志后,即作为竣工图。

重大的改建、扩建工程涉及原有的工程项目变更时,应将相关项目的竣工图资料统一整理归档,并在原图案卷内增补必要的说明。

(4)竣工图一定要与实际情况相符,要保证图纸质量,做到规格统一,图面整洁,字迹清楚。不得用圆珠笔或其他易于褪色的墨水绘制。竣工图要经承担施工的技术负责人审核签认。
四、竣工图的汇总整理工作,按下列情况区别对待:
(1)建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图,总包单位除应编自行施工的竣工图外,还应负责汇总整理各分包单位编的竣工图。总包单位在交工时应向建设单位提交总包范围的各项完整、准确的竣工图。
(2)建设项目由建设单位或工程指挥部分包几个施工单位承担的,各施工单位应负责编制所承包工程的竣工图,建设单位或工程指挥部负责汇总整理。
(3)建设项目在签订承发包合同时,应明确规定竣工图的编制、检验和交接等问题。
五、工程竣工验收前,建设单位应组织、督促和协助各设计、施工单位检验各自负责的竣工图编制工作,发现有不准确或短缺时,要及时采取措施修改和补齐。竣工图要作为工程交工验收的条件之一。竣工图不准确、不完整、不符合归档要求的,不能交工验收。在特殊情况下,也可按交工验收时双方议定的限期补交竣工图。
六、大中型建设项目和城市住宅小区建设的竣工图,不得少于两套,一套移交生产使用单位保管,一套交有关主管部门或技术档案部门长期保存;关系到全国性特别重要的建设项目(如首都机场、南京长江大桥等),应增交一套给国家档案馆保存。小型建设项目的竣工图不得少于一套,移交生产使用单位保管。因编制竣工图需增加的施工图,由建设单位负责及时提供给施工单位,并在签订合同时,明确需要增加的份数。
七、大型工程竣工后,凡上述竣工图仍不能满足需要时,可重新绘制竣工图,由建设单位负责组织力量绘制,设计、施工单位负责提供工程变更资料。

八、编制整理竣工图所需的费用,凡属设计原因造成的,由设计单位解决;施工单位负责编制所需的费用,由施工单位在建筑安装工程造价中解决;建设单位负责编制和需复制的费用,由建设单位在基建投资中解决;建成使用以后需要复制补制的费用,由使用单位负责解决。

九、为了做好基本建设工程竣工图的编制工作,各主管部门可根据具体情况制订有关细则。

十、本规定从批准、颁布之日开始试行。过去的有关规定,与本规定有抵触者,按本规定执行。
